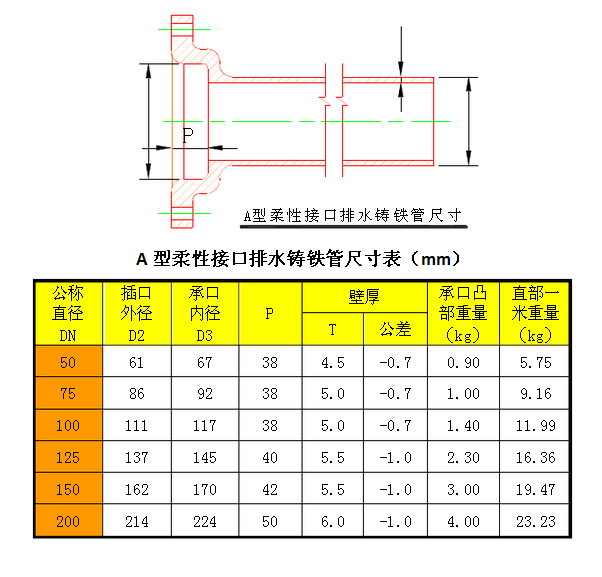

本工程排水系統的污廢水管道采用A型柔性接口鑄鐵排水管，承插式柔性接口法蘭連接。鑄鐵管的規格尺寸根據下圖及下表確定。
施工前技術人員要根據施工圖紙并結合現場的實際情況繪制出施工草圖，主要根據設計的層高及各層地面做法厚度，管道的坐標、標高、坡度和坡向，管道甩口位置，管道直徑，以及支吊架設置的位置等來繪制施工草圖。根據施工草圖提出該系統的材料計劃、機具設備需求計劃、勞動力計劃，并向施工人員進行技術交底。要使施工人員明白施工任務、工期要求、質量要求、安全防護措施及具體的操作方法。施工前對施工人員進行柔性排水鑄鐵管安裝方面的技術培訓，掌握操作要點，經培訓并考核合格后方可上崗作業。

施工機具設備包括砂輪機、臺鉆、電錘、套絲機、電焊機、扳手、線墜、水平尺、鋼卷尺等。 排水系統所需主材有A型無承口排水鑄鐵管、管件，清掃口、檢查口、地漏，主材要求管材、管件壁厚均勻，造型規矩，不得有粘砂、毛刺、砂眼、裂紋等缺陷。管材和管件內外表面應涂防腐涂料，涂料必須符合管道工程對內外介質的抗腐蝕要求和防火要求。內壁可采用環氧煤瀝青涂料，厚度不小于120μm；外壁可采用紅丹類防腐涂料，厚度不小于60μm。地上管道外壁采用鐵紅色，埋地管道外壁采用青灰色。排水系統所需輔料主要有灰口鑄鐵壓蘭、螺栓螺母、橡膠密封圈、油麻、水泥、防水油膏、防銹漆、調和漆、銀粉漆、型鋼、圓鋼等。柔性接口的排水鑄鐵管及其配套管件、連接件必須采用同一產品品牌和型號，且具有統一的配合公差。
排水系統中所采用的每根管材、每個管件、連接件上都應該有明顯的標志，標明生產廠家名稱或商標、執行標準的編號、規格和品種。而且標志必須在生產廠制造時鑄出或印上，不得在施工現場制作。包裝上應標明產品批號、名稱、接口形式、規格、生產廠名稱和制造日期、批量及執行的標準、檢驗代號。其實物和資料應一致，必須具有質量證明書、檢測報告、合格證等資料。
管道和管件等所有材料進入現場經自檢合格，并向監理工程師報驗經檢查合格后方可使用。進場的材料堆放整齊，規格、型號、材質要分清，每一種材料必須掛牌，注明規格、名稱、材質并建立臺帳，做到賬、物、卡相符，收發手續完整。管材應水平堆放在平整的地面上，不得不規則堆放，碼放高度不得高于2m，并且要有防止?jié)L動、坍塌和防曬、防雨淋的措施；接頭件和管件等應按規格分類
排水管支、吊架安裝
排水干管安裝

通球試驗
管道保溫
灌水試驗
排水支管安裝
 排水配件安裝

預制加工 安裝準備  鑄鐵排水管施工工藝流程：  排水立管安裝
